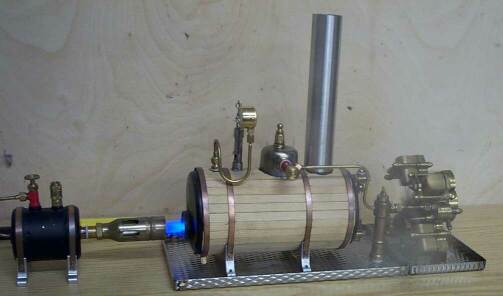

Die komplette Dampfanlage
besteht aus der einfachwirkenden Maschine mit vier oszillierenden
Zylindern mit Umsteuerventil einem Dampfstrahlöler , dem
liegenden Quersiederohrkessel mit Wasserstandsanzeige
Manometer, Dampfpfeife und Überdruckventil.
Der Kessel wird mit einem Gasbrenner mit angebauten Tank
erhitzt. Mehrere Quersiederohre erhöhen den Wirkungsgrad des
Kessels. Der Ständer der Dampfmaschine besteht aus drei
Messingplatten in denen die Dampfkanäle vom Umsteuerventil zu den Zylindern
eingefräst wurden. Die Kolben wurden aus Teflon gefertigt. Die Zylinder
werden mit federnden Druckstücken an die Planfläche des Ständers
gepresst. Das sternförmige Hauptpleuel das auf der Kurbelschwinge
sitzt ist mit einem Kolben fest verbunden die anderen drei Kolbenstangen
sind beweglich mit dem Hauptpleuel verbunden
